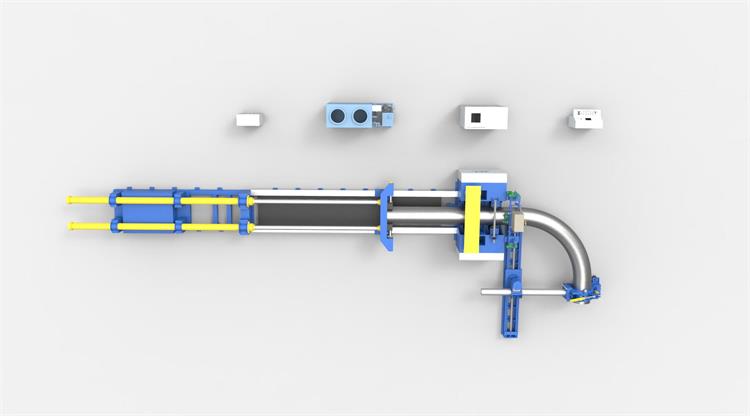

Машина для гибки труб средней частоты
Машина для гибки труб средней частоты
Производство индукционных изгибов

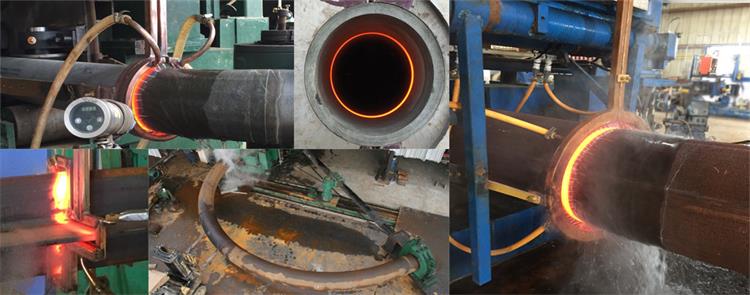

Индукционные изгибы формируются на заводе путем пропускания прямой трубы через индукционную гибочную машину. Эта машина использует индукционную катушку для нагрева узкой полосы материала трубы. Передний конец трубы зажимается на шарнирном рычаге.
I Производство индукционных изгибов
Индукционные изгибы формируются на заводе путем пропускания прямой трубы через индукционную гибочную машину. Эта машина использует индукционную катушку для нагрева узкой полосы материала трубы. Передний конец трубы зажимается на шарнирном рычаге.

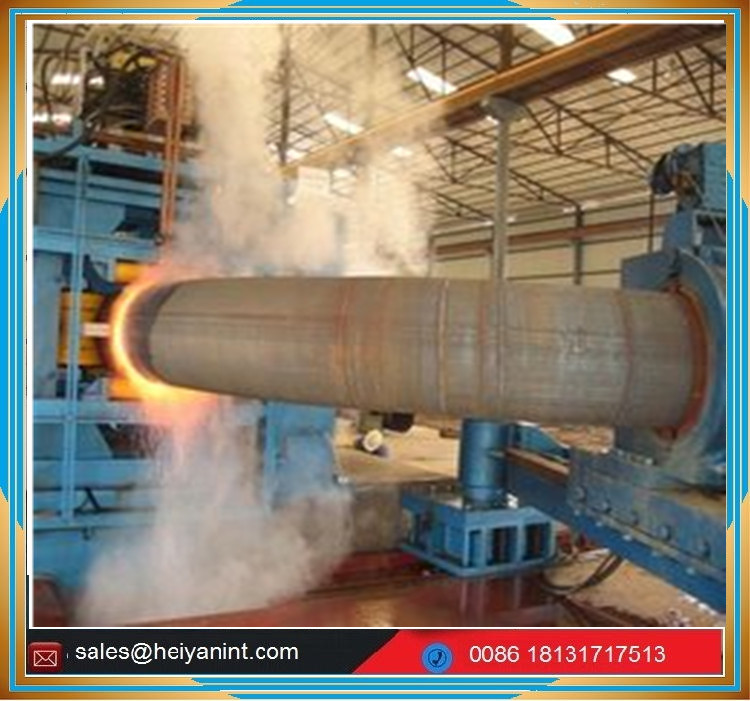

Когда труба проталкивается через машину, образуется изгиб с требуемым радиусом кривизны. Нагретый материал, расположенный за индукционной катушкой, закаливается с помощью распыления воды на внешней поверхности трубы. Тепловое расширение узкого нагретого участка трубы сдерживается из-за неотапливаемой трубы с обеих сторон, что приводит к усадке диаметра при охлаждении.
Процесс индукционного изгиба также вызывает утолщение стенки на внутриполосном участке и прореживание на экстрадосе. Тяжесть утолщения / разбавления зависит от температуры изгиба, скорости, с которой труба проталкивается через индукционную катушку, размещения индукционной катушки относительно трубы (ближе к внутриполосному или экстрадозу) и других факторов.
Большинство индукционных изгибов изготавливаются с касательными концами (прямые секции), на которые не влияет процесс индукционного изгиба. Сварные сварные швы сделаны, или участки щупа трубы прикреплены к незатронутым касательным концам, что позволяет подобрать аналогичную посадку, подобную той, которая существует при сварке прямых участков трубы вместе.
Индукционные изгибы входят в стандартные углы изгибов (например, 45 °, 90 ° и т. Д.) Или могут быть изготовлены на заказ с определенными углами изгиба. Также могут быть получены соединения изгибов (внеплоскостных) изгибов в одном соединении трубы. Радиус изгиба задается как функция диаметра. Например, общие радиусы изгиба для индукционных изгибов - это 3D, 5D и 7D, где D - номинальный диаметр трубы
Индукционные изгибы формируются на заводе путем пропускания прямой трубы через индукционную гибочную машину. Эта машина использует индукционную катушку для нагрева узкой полосы материала трубы. Передний конец трубы зажимается на шарнирном рычаге.
Когда труба проталкивается через машину, образуется изгиб с требуемым радиусом кривизны. Нагретый материал, расположенный за индукционной катушкой, закаливается с помощью распыления воды на внешней поверхности трубы. Тепловое расширение узкого нагретого участка трубы сдерживается из-за неотапливаемой трубы с обеих сторон, что приводит к усадке диаметра при охлаждении.
Процесс индукционного изгиба также вызывает утолщение стенки на внутриполосном участке и прореживание на экстрадосе. Тяжесть утолщения / разбавления зависит от температуры изгиба, скорости, с которой труба проталкивается через индукционную катушку, размещения индукционной катушки относительно трубы (ближе к внутриполосному или экстрадозу) и других факторов.
Большинство индукционных изгибов изготавливаются с касательными концами (прямые секции), на которые не влияет процесс индукционного изгиба. Сварные сварные швы сделаны, или участки щупа трубы прикреплены к незатронутым касательным концам, что позволяет подобрать аналогичную посадку, подобную той, которая существует при сварке прямых участков трубы вместе.
Индукционные изгибы входят в стандартные углы изгибов (например, 45 °, 90 ° и т. Д.) Или могут быть изготовлены на заказ с определенными углами изгиба. Также могут быть получены соединения изгибов (внеплоскостных) изгибов в одном соединении трубы. Радиус изгиба задается как функция диаметра. Например, общие радиусы изгиба для индукционных изгибов - это 3D, 5D и 7D, где D - номинальный диаметр трубы
